Separador magnético permanente
Trampa para líquido / Trampa magnética
Separador magnético de líquidos para eliminar contaminantes ferrosos de líquidos de todas las viscosidades
- Opciones de trampa magnética para líquidos: Tipo estándar, tipo de fácil limpieza, tipo de aislamiento, tipo de acoplamiento rápido
- Temperatura de funcionamiento: ≤350°C
- Rendimiento magnético: 8000-12000GS
- Estándar de soldadura: General/grado alimenticio
- Material: 304/316L
- Conexión: DN100-DN300
En industrias donde incluso los contaminantes más pequeños pueden afectar la calidad del producto, es esencial la eliminación efectiva de impurezas ferrosas. La trampa magnética de líquido (o trampa para líquido) proporciona una filtración de alta precisión, lo que garantiza que las partículas de hierro y los contaminantes magnéticos se eliminen de manera eficiente de los líquidos y semilíquidos. Este sistema de separación magnética ayuda a proteger los equipos aguas abajo de los daños causados por partículas ferrosas, que pueden provocar costosos tiempos de inactividad y defectos en el producto. Ampliamente utilizado en las industrias de baterías de litio, químicas, de procesamiento de alimentos y farmacéuticas, ofrece un rendimiento confiable para empresas como GEM, Ganfeng Lithium y Huayou Cobalt, lo que garantiza operaciones fluidas y eficientes.
Aplicaciones
- Industria de batería de litio:
Precursores ternarios, carbonato de litio, hidróxido de litio, fosfato de hierro y litio, fosfato de hierro. - Industria alimentaria:
Jarabe de chocolate, mermeladas, jarabes.
Especificaciones

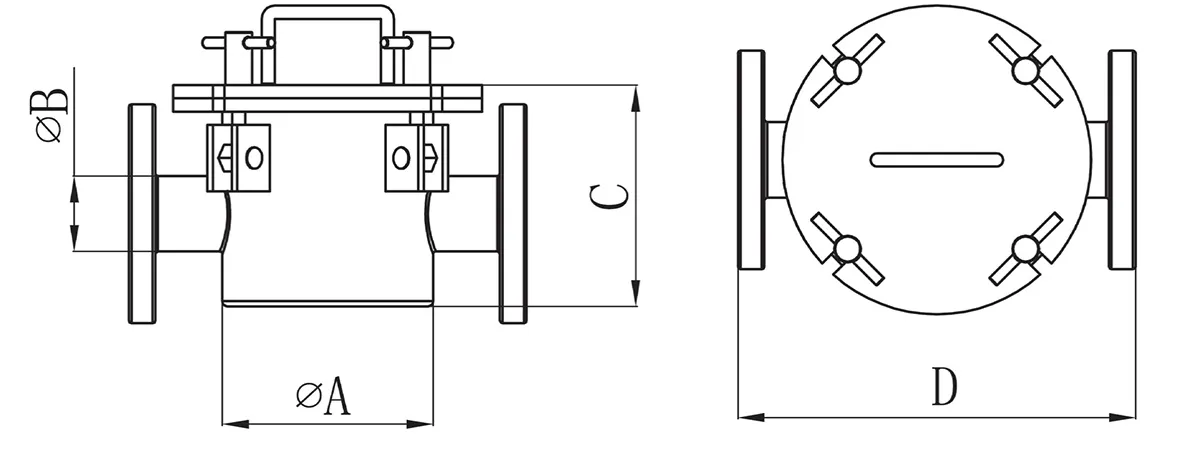

| Modelo | Dimensiones (mm) | Número de barras magnéticas | Peso (kg) | |||
| ØA | ØB | C | D | |||
| | 159 | 32 | 167 | 300 | 5 | 12 |
| | 159 | 38 | 167 | 300 | 5 | 17 |
| | 159 | 45 | 167 | 300 | 5 | 18 |
| | 159 | 57 | 167 | 300 | 5 | 21 |
| | 159 | 76 | 167 | 300 | 5 | 23 |
| | 200 | 57 | 206 | 350 | 7 | 27 |
| | 200 | 76 | 206 | 350 | 7 | 29 |
| | 200 | 89 | 206 | 350 | 7 | 30 |
| | 200 | 108 | 228 | 350 | 7 | 33 |
| | 250 | 89 | 250 | 400 | 9 | 40 |
| | 250 | 108 | 250 | 400 | 9 | 42 |
| | 250 | 138 | 250 | 400 | 9 | 44 |
| | 250 | 159 | 300 | 400 | 9 | 50 |
| | 300 | 138 | 300 | 450 | 9 | 58 |
| | 300 | 159 | 300 | 450 | 9 | 62 |
| | 300 | 219 | 346 | 500 | 9 | 72 |

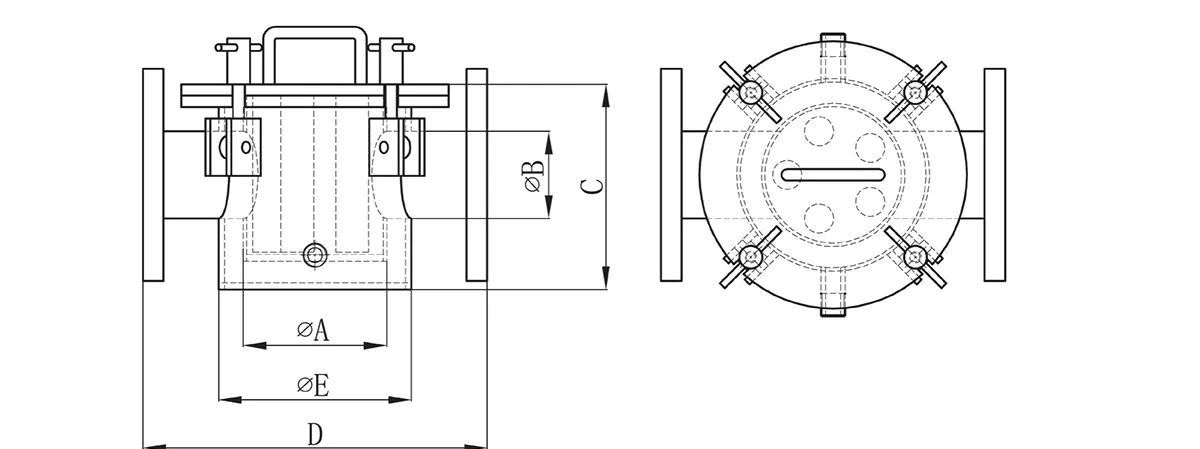

| Modelo | Dimensiones (mm) | Número de barras magnéticas | Peso (kg) | ||||
| ØA | ØE | ØB | C | D | |||
| | 125 | 168 | 32 | 185 | 300 | 5 | 21 |
| | 125 | 168 | 38 | 185 | 300 | 5 | 22 |
| | 125 | 168 | 45 | 185 | 300 | 5 | 23 |
| | 125 | 168 | 57 | 185 | 300 | 5 | 24 |
| | 125 | 168 | 76 | 185 | 300 | 5 | 25 |
| | 160 | 219 | 57 | 220 | 360 | 7 | 32.5 |
| | 160 | 219 | 76 | 220 | 360 | 7 | 34 |
| | 160 | 219 | 89 | 220 | 360 | 7 | 36 |
| | 160 | 219 | 108 | 220 | 360 | 7 | 37.5 |

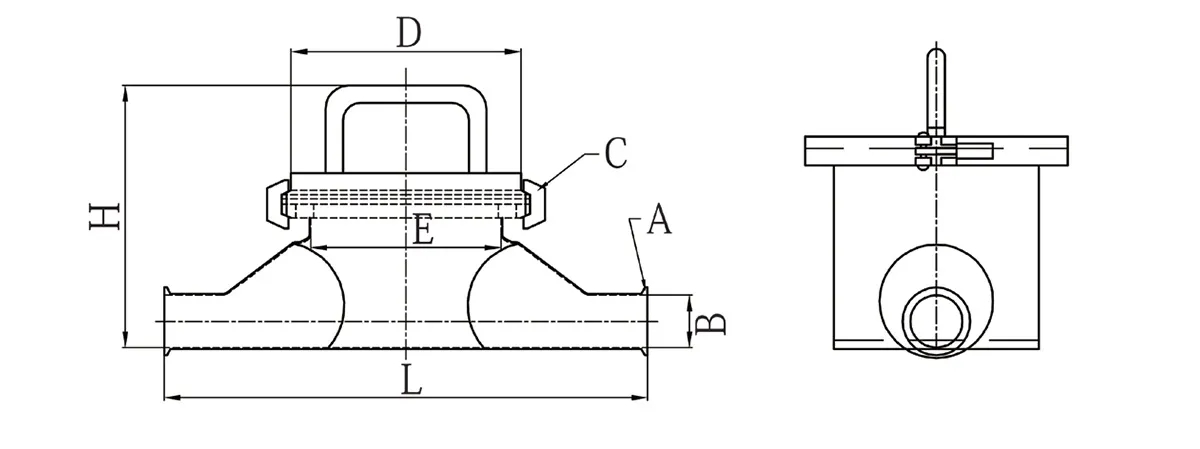

| Modelo | Dimensiones (mm) | Número de barras magnéticas | ||||||
| A | B | C | D | E | L | H | ||
| | 1.5S | 35.7 | 4.5S | 130 | 114 | 330 | 240 | 5 |
| | 2S | 47.8 | 4.5S | 130 | 114 | 330 | 240 | 5 |
| | 2.5S | 59.5 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| | 3S | 72.3 | 5.5S | 155 | 140 | 420 | 260 | 7 |
| | 3.5S | 85.1 | 5.5S | 155 | 140 | 420 | 260 | 7 |

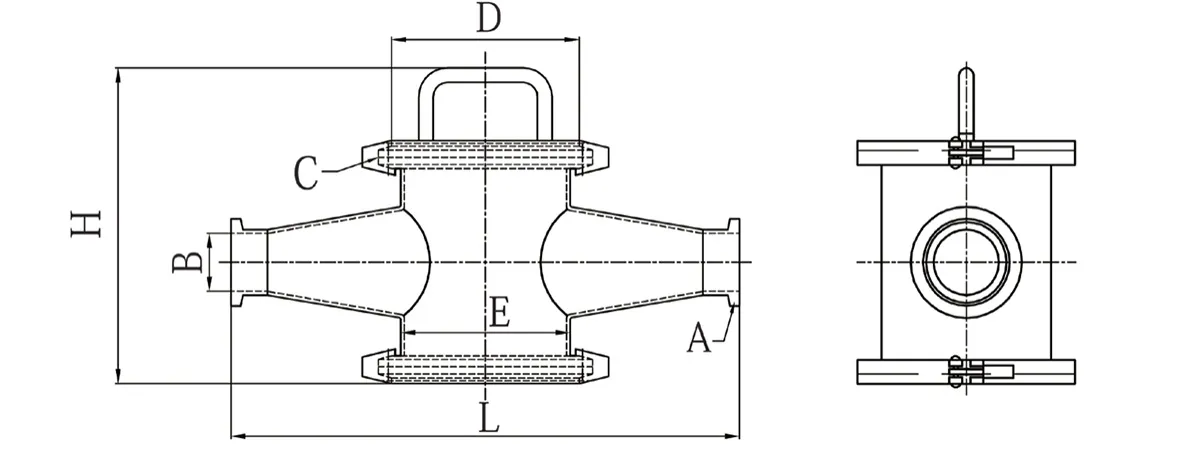

| Modelo | Dimensiones (mm) | Número de barras magnéticas | ||||||
| A | B | C | D | E | L | H | ||
| | 1.5S | 35.7 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
| | 2S | 47.8 | 4.5S | 130 | 114.3 | 330 | 180 | 5 |
| | 2.5S | 59.5 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
| | 3S | 72.3 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |
| | 3.5S | 85.1 | 5.5S | 155 | 139.8 | 420 | 205 | 7 |

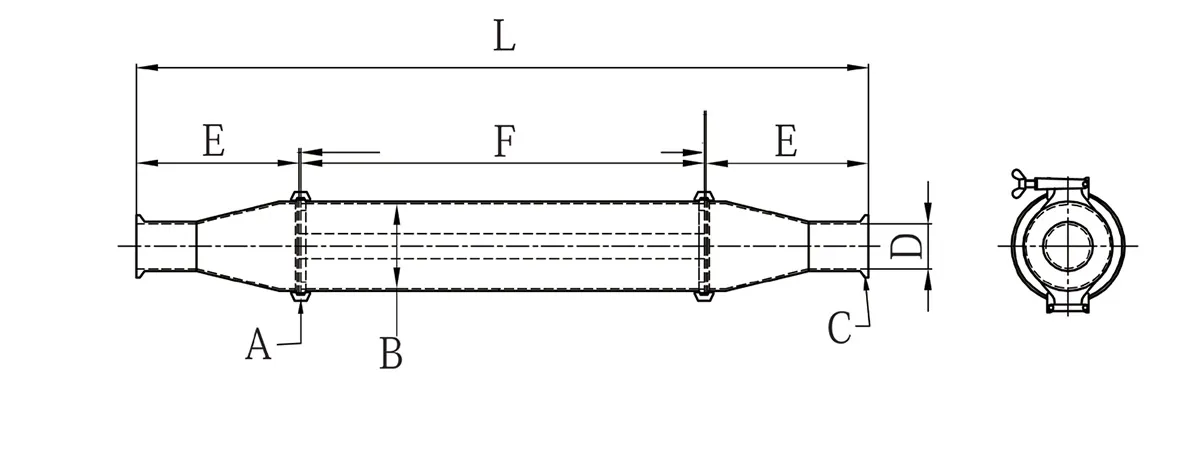

| Modelo | Dimensiones (mm) | ||||||
| A | ØB | C | ØD | E | F | L | |
| | 2S | 47.8 | 1S | 23 | 60 | 226 | 350 |
| | 2S | 47.8 | 1S | 23 | 55 | 226 | 340 |
| | 2S | 47.8 | 1.5S | 35.7 | 60 | 226 | 350 |
| | 2.5S | 59.5 | 2S | 47.8 | 110 | 226 | 450 |

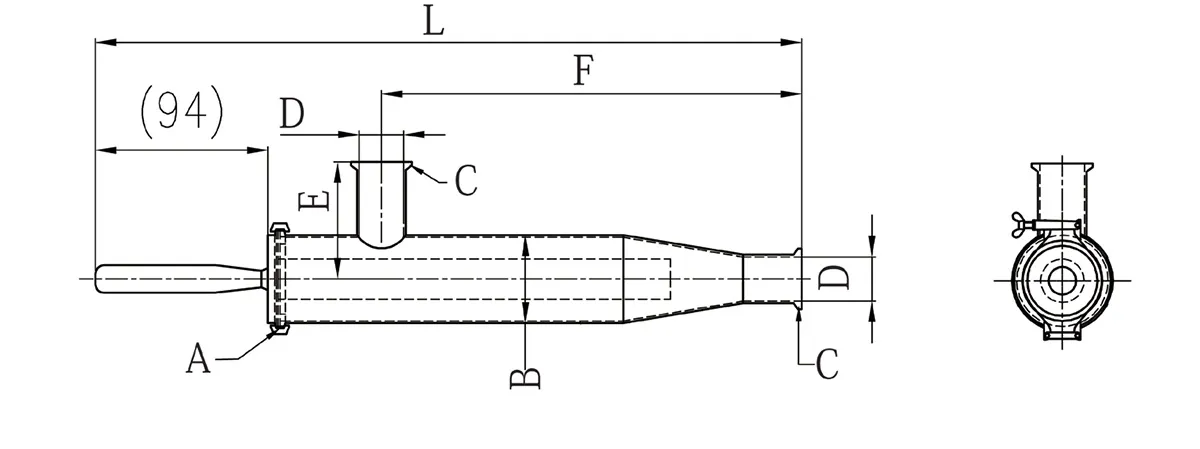

| Modelo | Dimensiones (mm) | ||||||
| A | ØB | C | ØD | E | F | L | |
| | 2S | 47.8 | 1S | 23 | 55 | 200 | (359) |
| | 2S | 47.8 | 1.5S | 35.7 | 70 | 200 | (359) |
| | 2.5S | 59.5 | 2S | 47.8 | 82 | 250 | (416) |
Características
- Se ha desarrollado una variedad de trampas magnéticas para líquidos para cumplir con diferentes condiciones operativas, ofreciendo soluciones versátiles para diversas aplicaciones.
- La fuerza magnética es ajustable: la versión estándar (estilo N) alcanza hasta 12,000 GS, mientras que la versión fácil de limpiar (estilo E) proporciona 8,000 GS.
- La temperatura de trabajo estándar es de ≤80°C, pero el sistema de separación magnética se puede personalizar para funcionar a temperaturas de hasta 350°C para requisitos específicos.

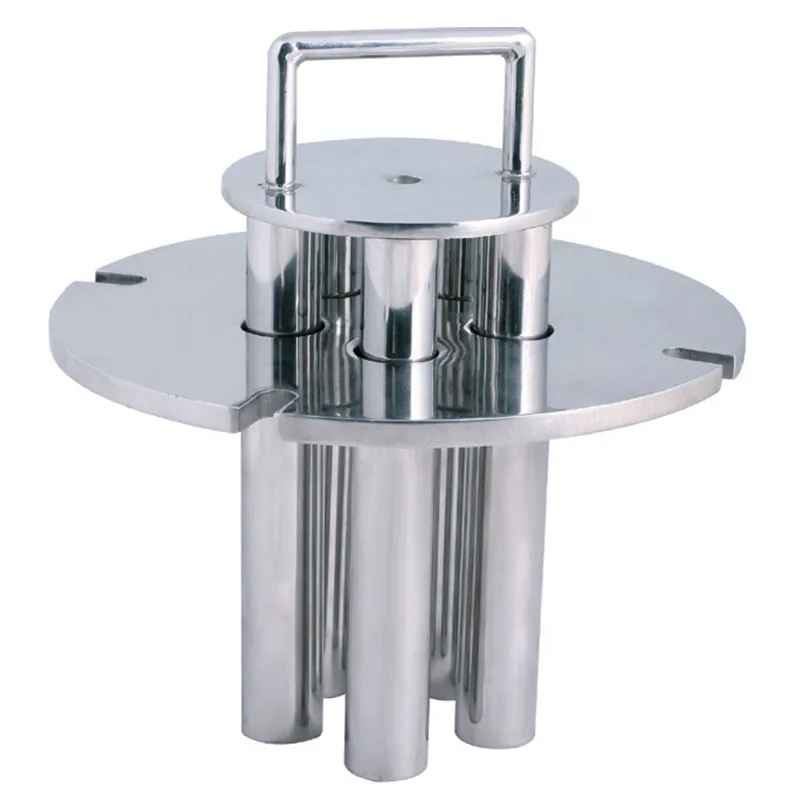

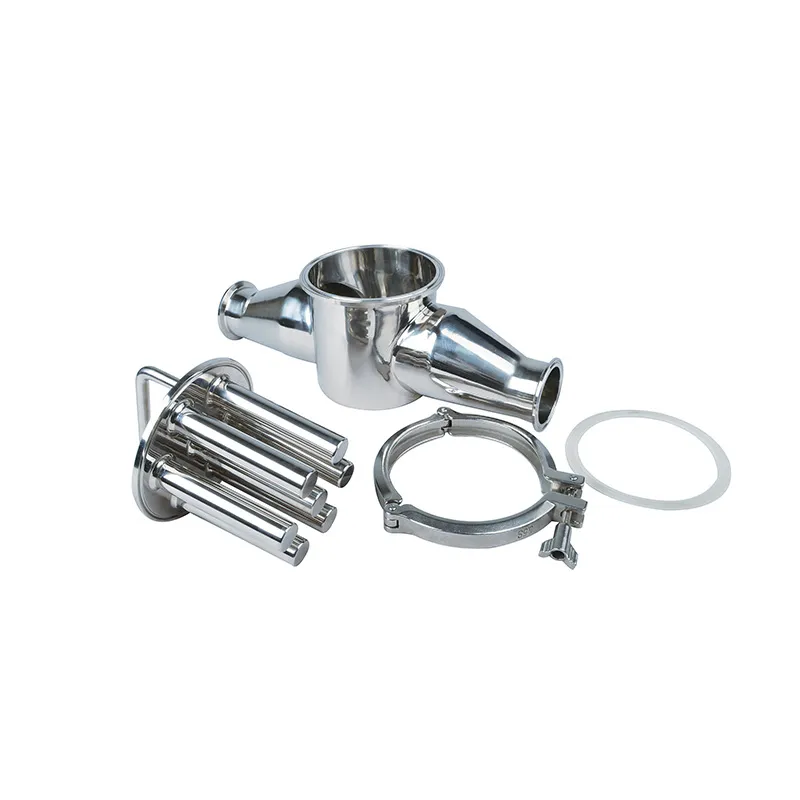

- Los componentes magnéticos están diseñados para una fácil instalación, extracción y limpieza, con opciones como bridas, abrazaderas, placas de pernos o sujetadores de liberación rápida para mayor comodidad.
- Los materiales disponibles para el separador incluyen acero inoxidable 304 o 316L, lo que garantiza una durabilidad duradera y resistencia a la corrosión.
- El diseño de la trampa magnética de líquido optimiza la eficiencia de eliminación de hierro al tiempo que garantiza que el flujo de material permanezca ininterrumpido, lo que garantiza un procesamiento sin problemas.
- Los requisitos de presión u otras necesidades especializadas se pueden personalizar para satisfacer las demandas específicas del cliente.
